Стенд развал схождения 3D стойка Geoliner 320 Hofmann Германия

Стенд развал схождения 3D стойка Geoliner 320 Hofmann Германия фото, цена

Модель: geoliner 320

Новинка!

Производитель: Hofmann


Быстрый и точный 3D стенд развал-схождения в компактном исполнении. Идеальное решение для СТО с зажатыми помещениями.



Цена: по запросу


Мобильная коммуникационная стойка с современным дизайном, оборудована ячейками для хранения всего навесного оборудования и инструмента с полностью закрытым отсеком для принтера. Литой алюминиевый AC700 колеса адаптер для  дисков от 11 "до 22" без каких-либо ограничений и весом 4,9 - 5,2 кг. ПОДы с быстрым и легким креплением, с беспроводной связью и быстрой и легкой системой хранения после завершения работы.



320 | САМЫЙ ПРОСТОЙ ПУТЬ РАЗВИТИЯ БИЗНЕСА В ОБЛАСТИ РУУК

Установка стенда выполняется ПРОСТО

  • Включи и работай ( Plug and play): установите компоненты стенда на подъёмник, и вы готовы выполнять измерения – ни калибровки, ни кабелей.
  • Работа возможна на любой СТО, пространство перед подъёмником не требуется, выполнение любых регулировок повышает уровень и стиль работ.
  • Хранение компонентов стенда требует мало места, и они легко и быстро устанавливаются на любой подъёмник.

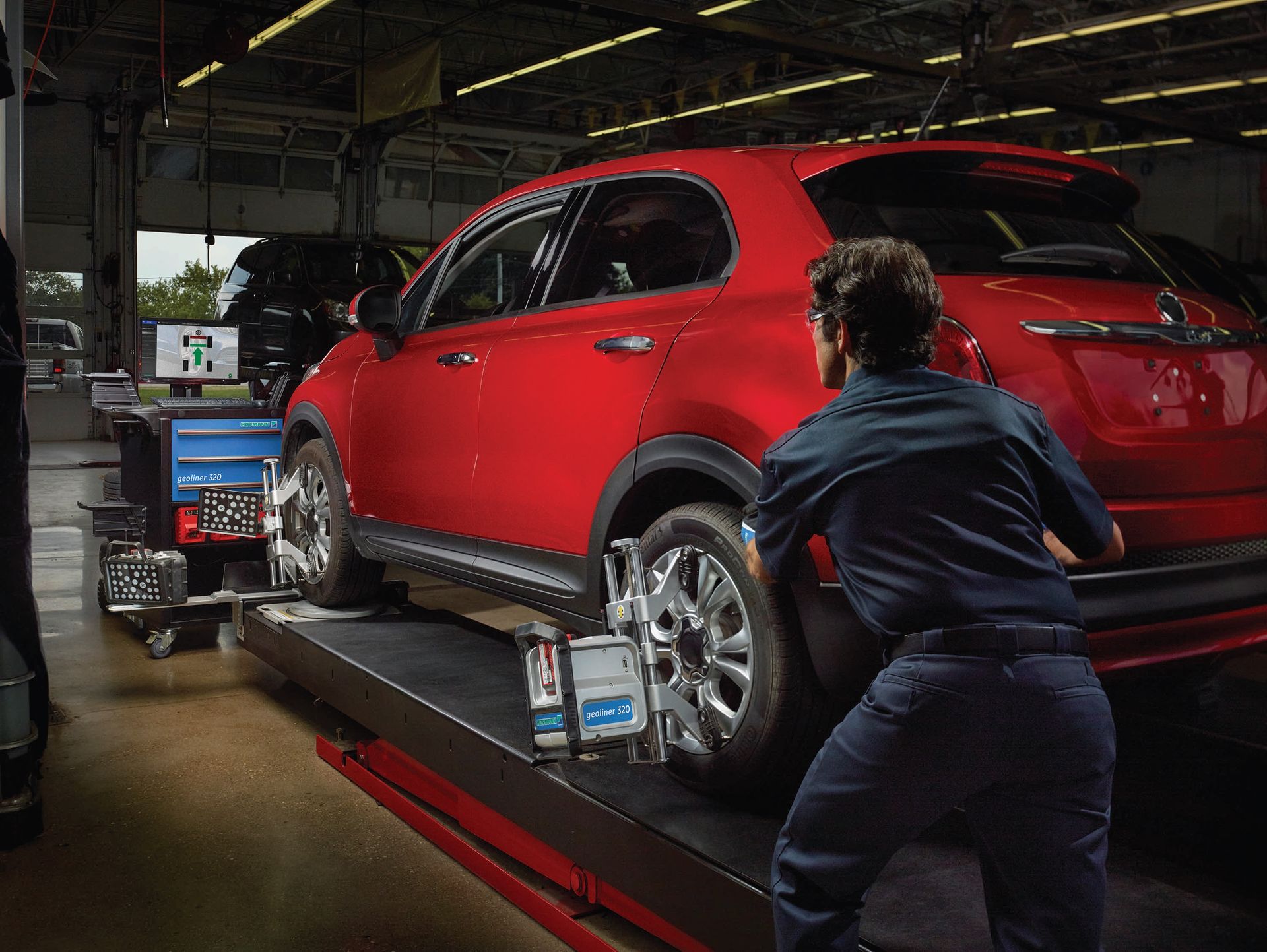

Измерения выполняются ПРОСТО

  • Закрепите на колёсах измерительные головки (ПОДы), и прокатите АТС для измерения; нивелировать ПОДы не требуется; препятствия - не проблема, адаптеры не нужны; подъём АТС не нужен, зарядка аккумуляторов ПОДов не нужна.
  • Новое программное обеспечение (ПО) легко в изучении и использовании

Простой уход и техническое обслуживание

  • Удалённое обслуживание, а также автоматическое обновление ПО и банка данных
  • Устранение неисправностей на месте
  • Прочная конструкция без движущихся частей

320 | МОЩНАЯ СИСТЕМА ВИЗУАЛИЗАЦИИ ПРИ КОМПАКТНОЙ КОНСТРУКЦИИ

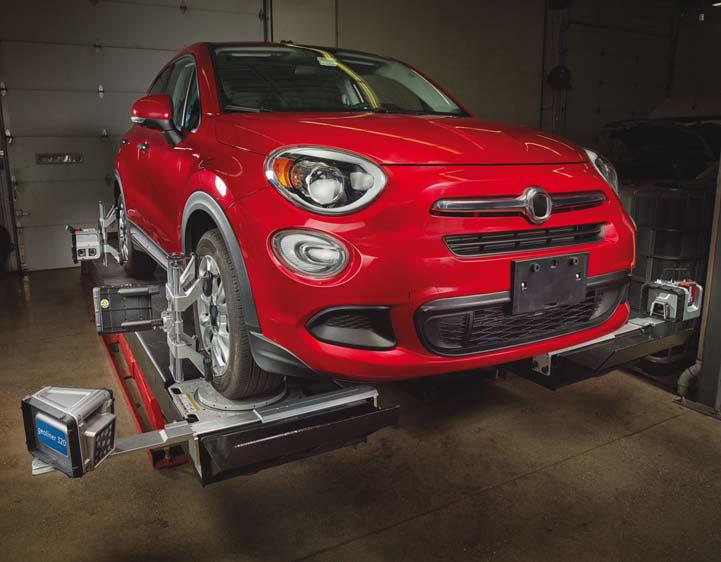

3-D измерения автотранспортного средства (АТС)

  • Быстрая компенсация прокаткой, не съезжая с поворотных кругов
  • Измерение всех размеров АТС
  • Малая зависимость от нивелировки подъёмника

Простая конструкция ПОДов

• Простая установка и измерение
   – Установка колёсных адаптеров вместе с ПОДами за один шаг
   – Двойные камеры устраняют необходимость нивелирования ПОДов
• Простота использования, компактная конструкция без кабелей

Новое поколение системы батарей

• Прочная конструкция батарей
• Сменные батареи снижают время простоя и быстро заряжаются
• Батареи могут быть заменены в процессе измерений без потери данных.

Возможность обслуживания на месте

• Калибровки
• Замена компонентов

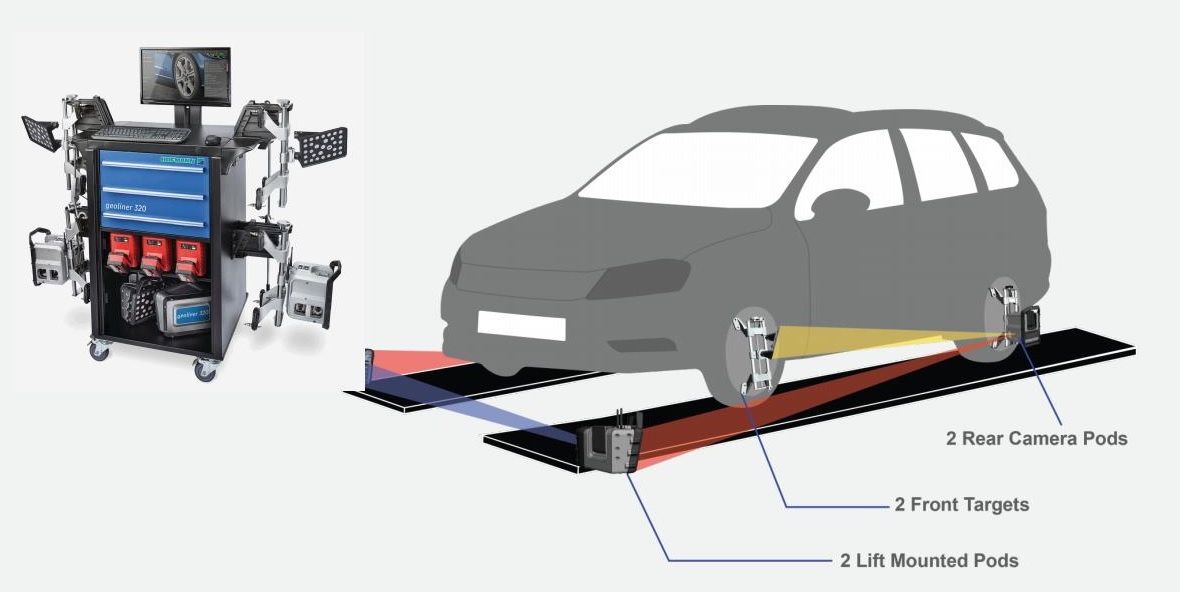

320 | КОНФИГУРАЦИЯ СИСТЕМЫ

2 задних ПОДа с камерами; 2 передние мишени; 2 ПОДа на подъёмнике)

Система визуализации

  • Каждый задний колёсный ПОД имеет две камеры, используемые для отображения мишеней на передних колёсах и референтных мишеней, установленных впереди АТС. Две камеры используются, чтобы отобразить вид мишеней за весь путь прокатки во время компенсации. Это устраняет необходимость вращения ПОДа.
  • Левый референтный ПОД имеет мишень и камеру. Правый референтный ПОД имеет две мишени. Камера левого референтного ПОДа используется для измерения положения правого референтного ПОДа, объединяя измерения с правой и левой сторон АТС.
  • Референтные ПОДы можно устанавливать на подъёмнике или на полу (например, на осмотровой канаве). Точность положения не имеет решающего значения. Они должны быть в визуальной связи с задними колёсными ПОДами и находиться от них на расстоянии от 2 до 10 м. Это обеспечивает большую гибкость в установке и расположении ПОДов так, чтобы они не мешали нормальному процессу работы. Обычно референтные ПОДы устанавливаются у передней кромки подъёмника на внешних сторонах платформ.

Кабинет (стойка управления) и зарядные устройства

  • К стойке подводится однофазное напряжение 220 В переменного тока.
  • Принтер находится в закрываемой секции стойки с выдвижной полкой. В стойке находится также малое встроенное вычислительное устройство для 22" монитора и поддержки периферийных устройств, входящих в комплект принтера, например, мыши и клавиатуры, а также дополнительных устройств, таких как Romess и внешние носители информации для резервного копирования данных.
  • В стойке находятся три устройства для зарядки батарей ПОДов. Батареи установлены снаружи ПОДов и легко удаляются для зарядки. Процесс измерений приостанавливается при удалении аккумуляторов без потери информации и автоматически продолжается после их замены с того места, где была сделана остановка. Дополнительные батареи можно приобрести как принадлежности, так чтобы один комплект всегда находился в зарядном устройстве.
  • Система состоит из 3-х батарей. Они устанавливаются в левом и правом колёсных ПОДах и в левом референтном ПОДе. Для работы системы необходимо, чтобы все три батареи находились в ПОДах.
  • Все компоненты соединены друг с другом с помощью стандартной сети Wi-Fi. Сеть используется только для компонентов стенда V1200; измерительная система стенда является хостом (собственником системы).
  • Имеется возможность организовать второе соединение Wi-Fi для системы стенда с целью связи его с Интернетом. Хостом этой бескабельной системы является Wi-Fi СТО; это позволит стенду 320 получать удалённое обслуживание и обновление банка данных.
  • Регистрация продукта и функция управления активацией
  • Автоматическое обновление ПО и банка данных
  • Если у вас имеется подписка, данные обновляются автоматически.
  • Всеобъемлющая сеть инструментов конфигурирования.

320 | ИНТЕРФЕЙСУДАЛЁННОГО ПОЛЬЗОВАТЕЛЯ / УПРАВЛЕНИЕ

  • Интерфейс пользователя создаётся в ПОДах стенда, и любое устройство, которое поддерживает веб-браузер, может использоваться во внутренней сети стенда для просмотра и управления измерениями, т.е. смартфон, планшет, телевизор с сенсорным экраном (в настоящее время должно быть 1080 пиксель и хром).

320 | АКТИВАЦИЯ (ВКЛЮЧЕНИЕ) СТЕНДА

  • Стенд 320 имеет новый процесс активации с использованием сервера облако в Интернете.
  • Вся информация, как функции ПО, так и банки данных сохраняются на сервере Snap-on Equipment, который является мастером для текущего состояния устройства.
  • В состоянии онлайн V1200 автоматически синхронизируется с сервером, так что активации любых новых устройств доступна немедленно.
  • В состоянии офлайн V1200 должен быть синхронизирован вручную с помощью устройства хранения данных USB.
  • Все функции V1200 будут работать без активации в течение 30 дней после первого включения.

320 |ОНЛАЙН ФУНКЦИИ СТЕНДА

  • Если стенд geoliner 320 находится в состоянии онлайн, то его уровень активации постоянно синхронизируется с сервером Snap-on Equipment.
  • ПО и банк данных автоматически загружаются, если они относятся к соответствующему стенду V1200. Например, если данный V1200 имеет активный банк данных до 1-го января 2017 г., все обновления будут автоматически применяться до этой даты. После этой даты обновления не будут применяться, если отсутствует подписка для нового банка данных.
  • Если доступ имеется, обновления будут автоматически загружаться в фоновом режиме без вмешательства пользователя. Когда загрузка будет завершена, иконка на главном экране покажет, что обновления доступны для установки, и оператор может установить их.

Даже если стенд geoliner 320 не подключён к Интернету, он будет по-прежнему полностью функциональным, однако некоторые дополнительные соображения следует принять во внимание:

  • Для активации V1200 будет использовано устройство USB (USBD). Устройство USBD подключается к системе на экране активации в окне «Установки» («Preferences»). Затем USBD должно быть онлайн активировано на компьютере, который имеет доступ к Интернету. Для этого используют обращение (приложение), которое устанавливается со стенда на USBD. После этого USBD снова возвращают на стенд, и теперь все актуальные активации доступны. Этот процесс необходимо выполнять при первоначальной установке и каждый раз при появлении новых активаций.
  • Новые банки данных и обновления ПО в любом случае могут быть установлены с USBD. USBD может использоваться сколько угодно раз. Но в каждом конкретном случае действительная активация должна быть перенесена на V1200. Для этого используется описанный выше ручной метод или V1200 подключают непосредственно к Интернету при необходимости обновления. Информация, которая не активирована, не будет использоваться стендом, например, банк данных не будет обновлён после истечения срока действия подписки.
  • На USBD может сохраняться любое количество действующих обновлений, но устанавливаться будут только активированные функции. Например, на USBD могут быть установлены банки данных R1-R3, но загружаться на стенд будут только активированные обновления.

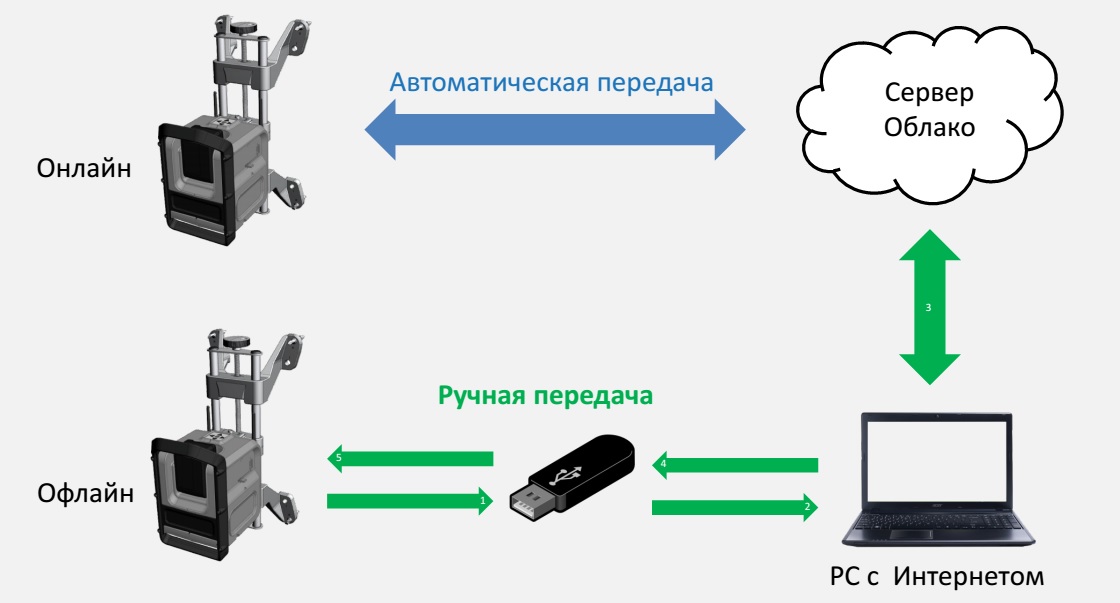

320 | ПРОЦЕСС АКТИВАЦИИ

320 | ПРЕИМУЩЕСТВА ОБЛАЧНОЙ АКТИВАЦИИ

Процесс активации на основе облака предназначен для ускоренного обновления без необходимости связи с сервисной службой. Кроме того, проще и точнее проверить правильность выполненной активации.

Существует только один блок памяти, в котором содержится то, что в данный момент активно на каждом конкретном стенде.
- Это относится к любому стенду в мире, независимо от того, где он установлен.
- Активации можно увидеть на любом месте в мире.
- Активации могут быть мгновенно изменены и обновлены с любого места.
Как только появились изменения, они могут быть немедленно введены в стенд; это исключает необходимость отправки по почте ключевых дисков или кодов активации.
- Это исключает возможность подделки дисков активации или ошибочную активацию стенда, и поддерживает Ваш бизнес постоянным обновлением банка данных.
- При замене деталей стенд может быть непосредственно возвращён к текущей активации, и утверждённые функции восстанавливаются автоматически.

Свойства стенда могут быть активны в течение определённого времени, например:

  • Введённые свойства могут быть предложены на определённый срок, который автоматически истекает.
  • Временная активация для демонстрации и пробы
  • Многолетние планы обновления банка данных

 320 |ПЛАНЫ ОБНОВЛЕНИЯ БАНКОВ ДАННЫХ И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (ПО)

 Все стенды поставляются с банками данных, активными один год:

  • Стенды онлайн будут обновляться автоматически.
  • Стенды офлайн могут обновляться с помощью USBD без необходимости дополнительной активации.

Банки данных могут быть представлены на следующие периоды:

  • Одноразовое обновление

- Должно активироваться каждое обновление.

  • 1 год
  • 3 года
  • 5 лет

Обновления ПО доступны всегда и бесплатно:

  • Стенды онлайн будут получать автоматически все обновления.
  • Для стендов офлайн потребуется обращение к сервисной службе или запрос USBD с бесплатным обновлением.

320 | ОБНОВЛЕНИЯ БАНКОВ ДАННЫХ И ПО

Новые функции ПО, добавленные в обновлениях, не могут быть использованы автоматически, если они требуют дополнительных активаций

  • В течение всего срока службы изделия мы будем поставлять новые функции, которые расширяют его возможности.
  • Чтобы использовать новые функции, заказчик должен приобрести активацию этих функций.

- Для стендов онлайн новые функции будут доступны сразу после покупки.

  • Некоторые функции могут быть автоматически введены на определённый испытательный срок.

- Функции автоматически удаляются после истечения испытательного срока, даже для стендов офлайн.

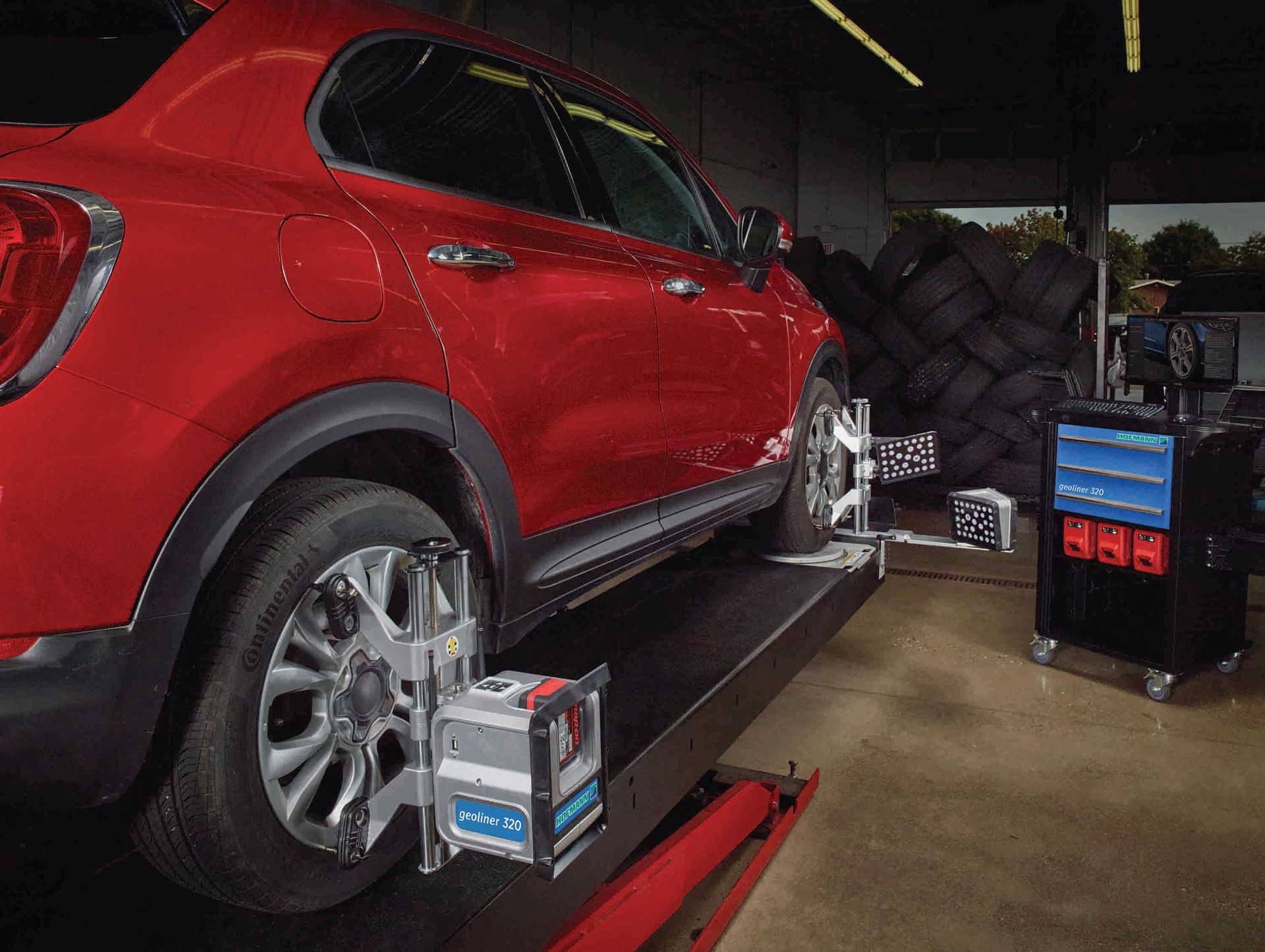

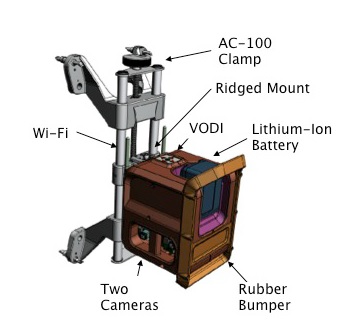

320 | ЗАДНИЙ КОЛЁСНЫЙ ПОД

Двухкамерная конструкция

  • Компенсация прокаткой не требует нивелирования ПОДа

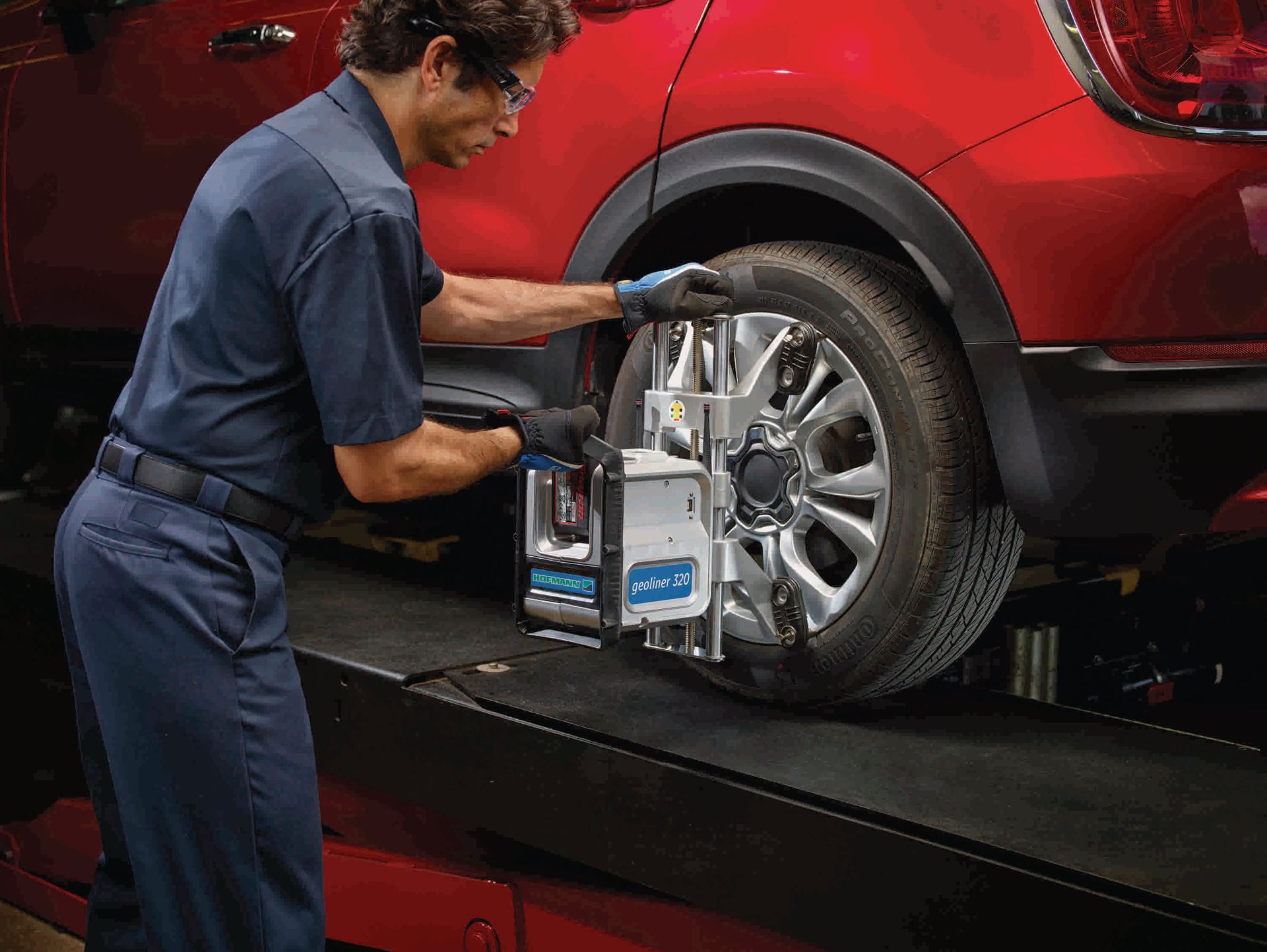

  • Просто: закрепите колёсные зажимы с ПОДами, и прокатите АТС.

VODI

  • Визуальный индикатор ведёт оператора по программе.
  • Компенсация прокаткой, определение кастера.

Прочный зажим

  • Нет подвижных частей, не требует обслуживания

Ударопрочная конструкция

  • Система Бампер (с резиновыми накладками)

Беспроводная конструкция Wi-Fi

  • Кабели отсутствуют.
  • Простота перестановка

AC 700 clamp – адаптер АС700; Ridged mount – прочный зажим; VODI – визуальный индикатор; Lithium-Ion Battery –-ионно-литиевая батарея; Rubber Bumper – резиновый буфер; Two cameras – две камеры; WI-FI - WI-FI

320 | ПОДы, УСТАНАВЛИВАЕМЫЕ НА ПОДЪЁМНИКЕ

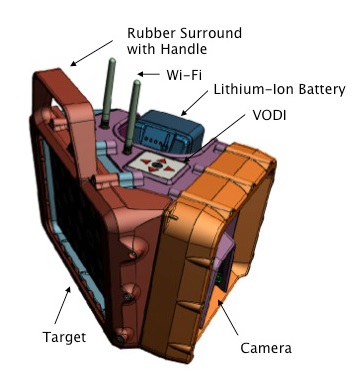

Левый ПОД – камера , мишень, батарея
VODI

  • Визуальный индикатор ведёт оператора по программе.
  • Компенсация прокаткой, определение кастера.

Правый ПОД – пассивный, 2 мишени
Гибкая установка

  • Многие устанавливаемые принадлежности занимают мало места.
  • Быстрый демонтаж позволяет легко хранить и перемещать их в пределах СТО.

Ударопрочная конструкция

Система «Бампер» (с резиновыми накладками)


Rubber Surround with Handle – обрезиненная рукоятка; WI-FI - WI-FI; Lithium-Ion Battery – ионно-литиевая батарея; Camera – камера; Target –
мишень

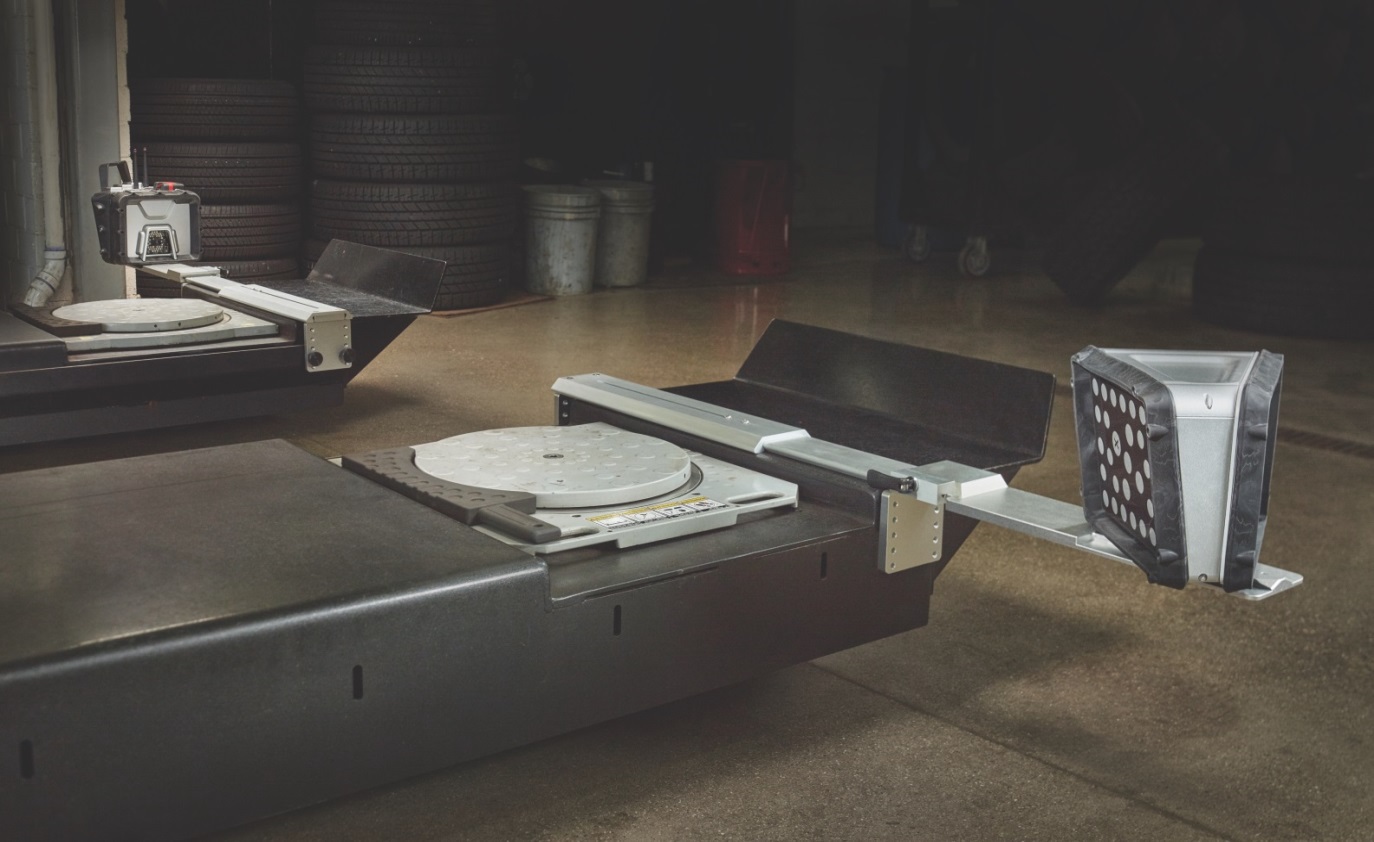

320 | ПРИНАДЛЕЖНОСТИ, УСТАНАВЛИВАЕМЫЕ НА ПОДЪЁМНИКЕ

  • Легко устанавливаются на любом подъёмнике, без сверлений или изменений
  • Переставные, полностью приспособлены для размещения в рабочей зоне
  • Поставляется и напольная версия (опция)
  • Легко устанавливаются после хранения
  • Переезд через обрезиненные детали
  • Низкий профиль позволяет оставлять принадлежность на подъёмнике
  • После удаления остаётся только маленькая деталь крепления
  • Самые быстрые установка и демонтаж

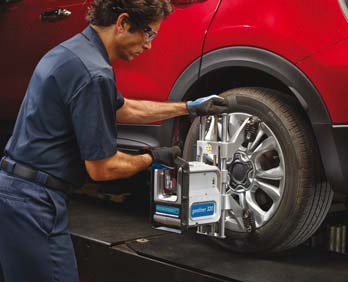

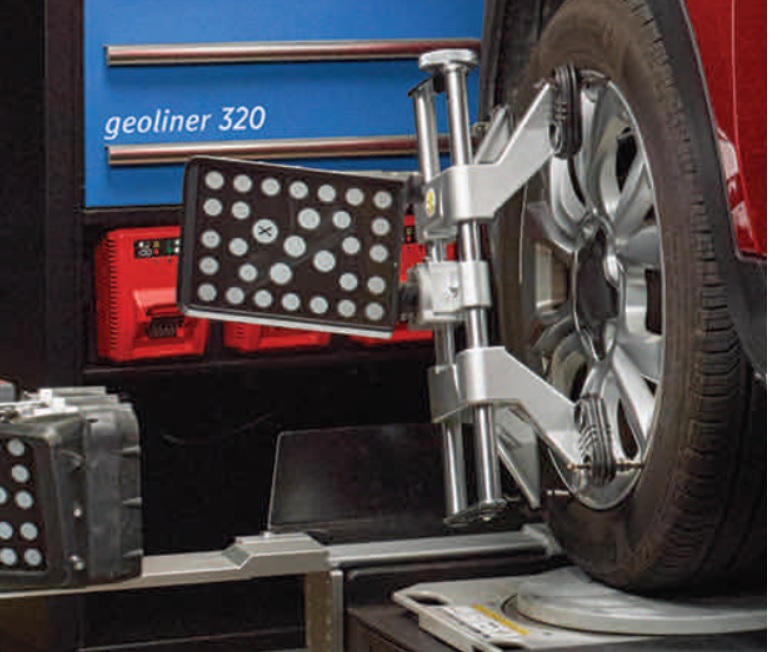

320 | AC700: УНИВЕРСАЛЬНЫЕ КОЛЁСНЫЕ ЗАХВАТЫ

  • Проверенная надёжная конструкция
  • Материал - алюминиевое литьё
  • Диапазон зажима ободьев 11" – 22", диаметр шины не ограничен
  • Масса одного захвата от 4,9 до 5,2 кг
  • Имеются 4" удлинителя (принадлежности-опции)

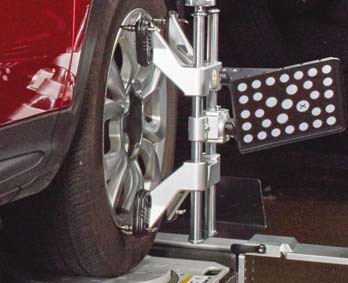

320 | МИШЕНИ XD

  • Меньше, легче, занимаютменьше пространства
  • Улучшенные камеры высокого разрешения и малые мишени
  • Габариты всего 152 мм x 203 мм; это самые малые мишени,
    которые мы предлагаем.
  • Та же технология камер и мишеней, которая используется
    в наших стендах серии V, получивших награды.

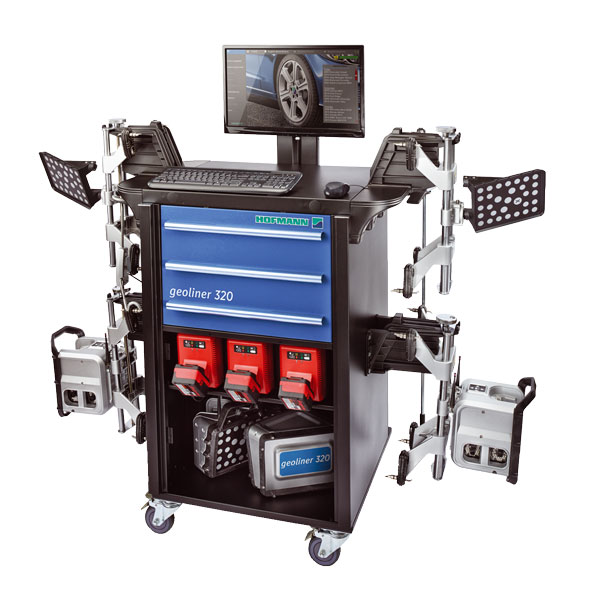

320 | КОРПУС СТОЙКИ УПРАВЛЕНИЯ

  • Привлекательный стиль инструментальных выдвижных ящиков на колёсиках
  • Места хранения для всех компонентов
  • ПОДы в сборе с колёсными зажимами хранятся на легко доступных наружных держателях.
  • Устройства зарядки аккумуляторов легко доступны, чётко видно состояние зарядки.
  • Полностью закрытый отсек с выдвижной полкой для принтера

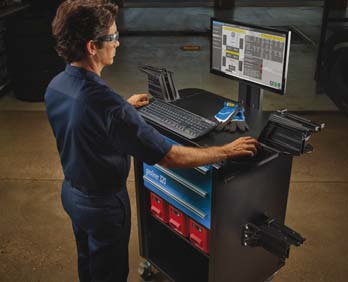

320 | НОВОЕ ПОКОЛЕНИЕ ПО СТЕНДОВ РУУК

  • Полностью новая разработка - лёгкое и безошибочное использование ПО.
  • Новая система уведомлений предоставляет важную информацию без замедления процесса.
  • Адаптивный интерфейс пользователя обеспечивает мгновенный доступ к инструментам повышения производительности и помогает в нужное время.
  • Оптимизирован процесс выбора АТС

- Быстрый доступ к процессам на главном экране
- Чёткий и всеобъемлющий выбор, учитывающий год / марку /модель АТС
- Быстрый интуитивный поиск

  • Быстрый выбор языков.

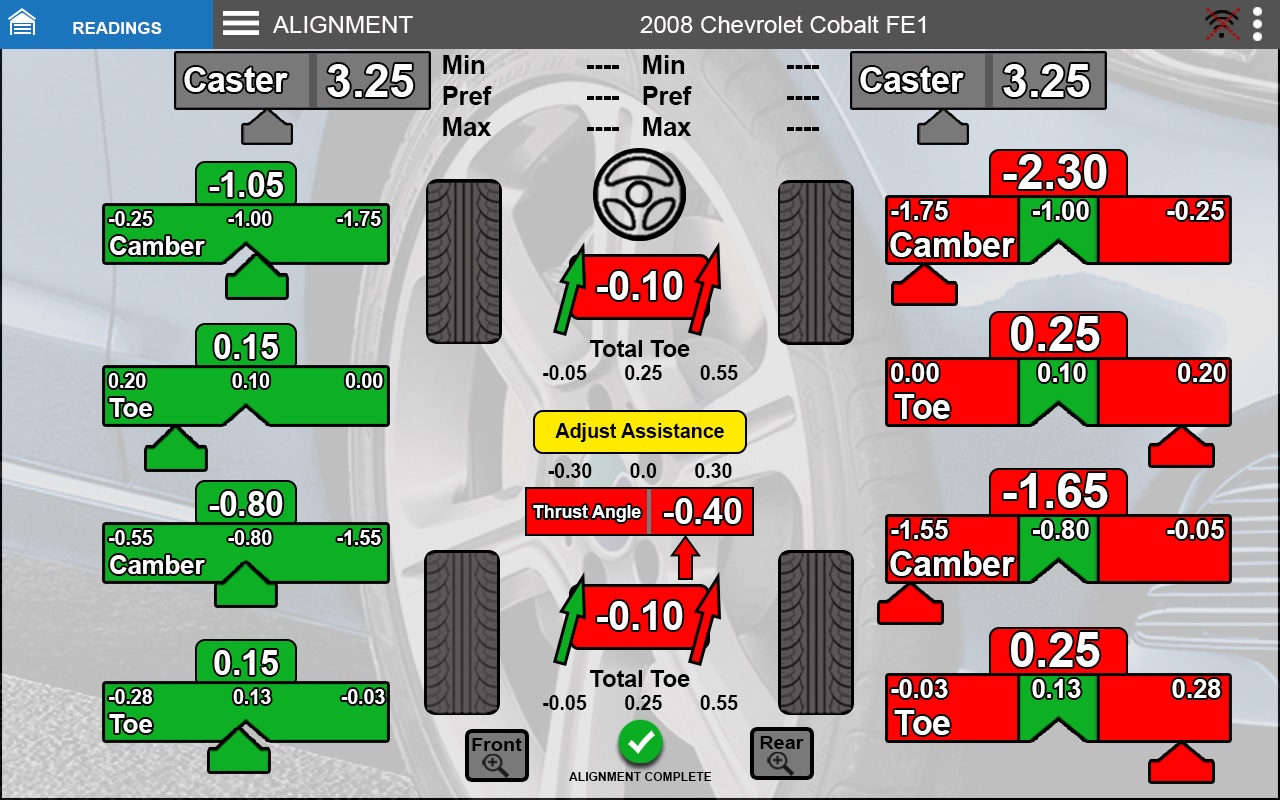

320 | ГРАФИЧЕСКИЕ ДИСПЛЕИ ОПТИМИЗИРУЮТ ЧЁТКОСТЬ ИЗОБРАЖЕНИЯ

320 | БЫСТРО – ПРОСТО – ТОЧНО

  • Своевременная проверка углов установки колёс показывают проблемы по мере их возникновения.
  • Новая быстрая компенсация прокаткой

- Самая короткая и простая компенсация прокаткой, которую мы когда-либо предлагали.

  • Новая упрощённая процедура измерения продольного наклона оси поворота (кастера)

- Самая короткая и простая процедура измерения кастера, которую мы когда-либо предлагали.

320 | ДЕЛАЙТЕ СРАЗУ ВСЁ ПРАВИЛЬНО!

  • Скоростные видеокамеры постоянно контролируют процесс, чтобы сразу выявить возникающие ошибки.
  • Три уровня вмешательства, которые не замедлят Вашу работу:

– Компенсирование: мелкие ошибки полностью компенсируются без уведомления оператора.
– Предупреждение: средние ошибки полностью компенсируются, и оператор получает уведомление.
– Тревога: обнаруживаются критические ошибки, которые приведут к плохому результату регулировки, и оператор уведомляется о том, какие корректирующие действия необходимо выполнить.

  • Система обнаруживает проблемы подвески, подъёмника, колёсных зажимов, окружающей среды и многое другое.
  • Определяются и представляются на экране необходимые корректирующие действия
  • Дополнительная информация удаляется одним щелчком мыши.

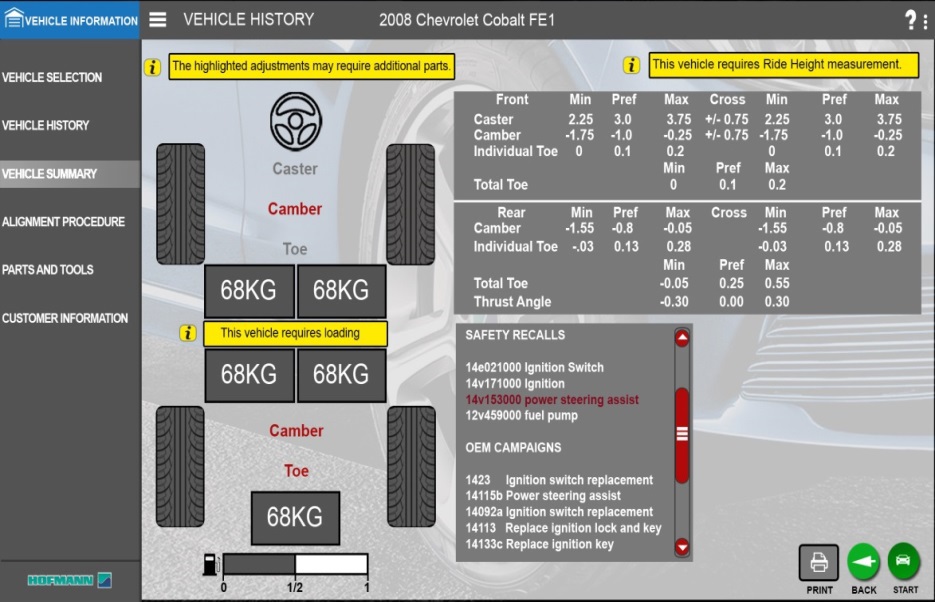

320 | ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ ЭКОНОМИТ ВРЕМЯ

Информация, полученная при предварительном осмотре, предоставляет критически важные данные до начала работы

  • Инструменты, материалы и запчасти, необходимые для ремонта: время ремонта сокращается, если все инструменты, материалы и запчасти будут у Вас под руками.
  • Загрузка информации: точная информация без всплывающих окон
  • Специальные процедуры: прежде чем начать, проинформируйте клиента о дополнительной работе.
  • Подготовьте банк данных: планирование работы экономит время.



320 | СВОЙСТВА (ФУНКЦИИ) ПО

  • Ручное измерение высоты положения кузова
  • Предупреждения
  • Изменения в подвеске колеса
  • Некорректное выполнение прокатки
  • Неправильно или не заблокированные поворотные круги и подвижные площадки
  • Колёсные зажимы удалены
  • Кастер измерен без фиксации тормозной педали
  • Изношенные (не затянутые) сочленения
  • Автоматическое обновление базы данных АТС (высота положения кузова, угол рамы)
  • Специальные данные АТС, введённые пользователем
  • Базы данных клиентов: импорт / экспорт / поиск
  • EZ-Toe (регулировка схождения при повёрнутых колёсах)
  • Раздельная прокатка при компенсации
  • Регулировка схождения и развала на вывешенных колёсах
  • Регулировка двух колёс
  • Разность углов поворота
  • Обновление по Интернету ПО, прошивок, базы данных
  • Система диагностики стенда
  • Интегрированная система помощи (в формате PDF)
  • Трёхмерная анимационная графика
  • Рекомендации по инструменту, деталям и инструкции по регулировкам
  • Архив калибровок
  • Устранение неисправностей через Wi-Fi
  • Угломер Romess (автоматический ввод только с устройством передачи данных)
  • Полная языковая поддержка
  • Краткое руководство по установке и запуску
  • Обеспечение безопасности стенда при изготовлении
  • Соблюдение требований безопасности при эксплуатации изделия

320 | ИЗМЕРЕНИЕ ВЫСОТЫ ПОЛОЖЕНИЯ КУЗОВА

Система обеспечивает ввод высоты положения кузова

  • Иллюстрации показывают точки измерения высоты положения кузова для всех регулировок, зависимых от положения кузова.
  • Ввод высоты положения кузова и распечатка для любого АТС.

Система поддерживает ручной и автоматический ввод высоты положения кузова

  • Ручной ввод по умолчанию
  • Автоматический ввод с прибором Romess

320 | Целевые клиенты

СТО общего профиля

  • Малые независимые СТО, для которых регулировки углов установки колёс не являются основной деятельностью.

СТО, которые желают иметь профессиональные стенды РУУК высокого качества и при этом:

  • простую установку, независимо от имеющейся площади;
  • простое использование
  • уверенность, что они могут выполнять любую работу правильно, независимо от уровня опыта.

320 | Входят в комплект стенда 320 (EEWAEU751H1)

  • 2 задних колёсных ПОДа с колёсными адаптерами AC700
  • 2 референтных ПОДа с устройствами для установки
  • 2 колёсных адаптера AC700 с мишенями XD
  • Цветной струйный принтер
  • Стойка управления (кабинет) с зарядным устройством для 3-х батарей, 22" монитором и местами для хранения всех компонентов системы
  • Фиксатор тормозной педали
  • Фиксатор рулевого колеса
  • Два противооткатных упора

320 | ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Стенд РУУК geoliner 320
Система камер . . . . . . . . . . . . . . . . . . Пять камер, 5.1 мегапиксель
ПО . . . . . . . . . . . . . . . . . . . . . . . . . . . . Custom UI and OS
Колея АТС . . . . . . . . . . . . . . . . . . . . . . 121,9 см–243,8 см (48"–96")
Колёсная база. . . . . . . . . . . . . . . . . . . 200,7 см–457,2 см (79"–180")
Отгрузочный вес . . . . . . . . . . . . . . . . . 181,44 кг
Электропитание . . . . . . . . . . . . . . . . . 100-230В, 50 Гц, 15 А
Заземление обязательно
Сертификаты одобрения. . . . . . . . . . UL201, C22.2, CE

320 | ПРИНАДЛЕЖНОСТИ

Принадлежности в комплекте поставки

  • Фиксатор рулевого колеса
  • Фиксатор тормозной педали
  • Цветной струйный принтер
  • Противооткатные упоры
  • Напольный комплект боковых держателей

Принадлежности-опции

  • Комплект для напольной установки
  • Универсальные крепления для установки на подъёмнике


Видео Hofmann geoliner 320

https://youtu.be/MZRGJzMcqxc


из 5





Скачать

прайс-листПрайс-лист Каталоги в ПДФКаталоги в ПДФ ВидеоВидео СтатьиСтатьи

Подписка на новости






версия для печати вверх
Автомеханика
© 2013

Карта сайта
Лучшие
СТО

b.autom.com.ua
Наш адрес


г.Киев, ул. Семьи Сосниных 9

личные
контакты
менеджеров

продажа 044 273-5000


Автомеханика © 2013. Разработано в студии - ABC.NET.UA info@automechanica.com.ua
